NV解析
NV Analysis
振動・騒音の本質を捉え、
製品価値と品質を高める
NV技術
NV（Noise・Vibration）解析は、振動や騒音の特性を実験的手法により定量的に把握し、製品性能の評価や課題解決に活用する技術です。
モビテックでは、自動車分野で培った知見を基盤に、産業機械・家電・インフラ設備など幅広い分野へ展開し、各種製品に対するNV解析を実施しています。
振動は快適性や耐久性に影響を与え、場合によっては破損要因にもなる重要な要素であり、騒音は周波数や音質により人に不快感を与える可能性があります。これらを定量的に可視化・分析し、設計改善やシミュレーション精度向上へとつなげることで、快適性・信頼性に優れた製品開発に貢献します。
モビテックでは、自動車分野で培った知見を基盤に、産業機械・家電・インフラ設備など幅広い分野へ展開し、各種製品に対するNV解析を実施しています。
振動は快適性や耐久性に影響を与え、場合によっては破損要因にもなる重要な要素であり、騒音は周波数や音質により人に不快感を与える可能性があります。これらを定量的に可視化・分析し、設計改善やシミュレーション精度向上へとつなげることで、快適性・信頼性に優れた製品開発に貢献します。

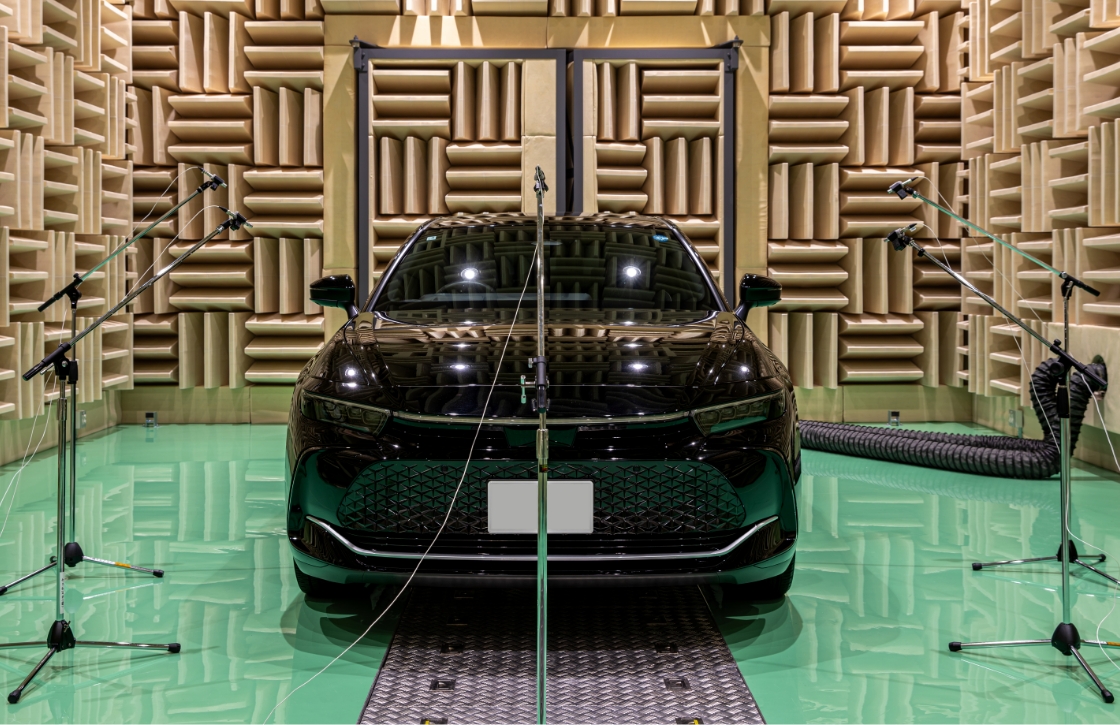

車両・製品NV評価・分析
実機および実使用環境における振動・騒音の発生状況を計測し、FFT解析や次数解析により周波数特性を可視化。
さらに伝達経路解析（TPA）を用いて、発生源からの振動・騒音の伝搬経路を特定します。
構造伝搬・空気伝搬の双方から寄与度を定量的に評価し、課題の本質把握と効果的な改善方針の立案を支援します。

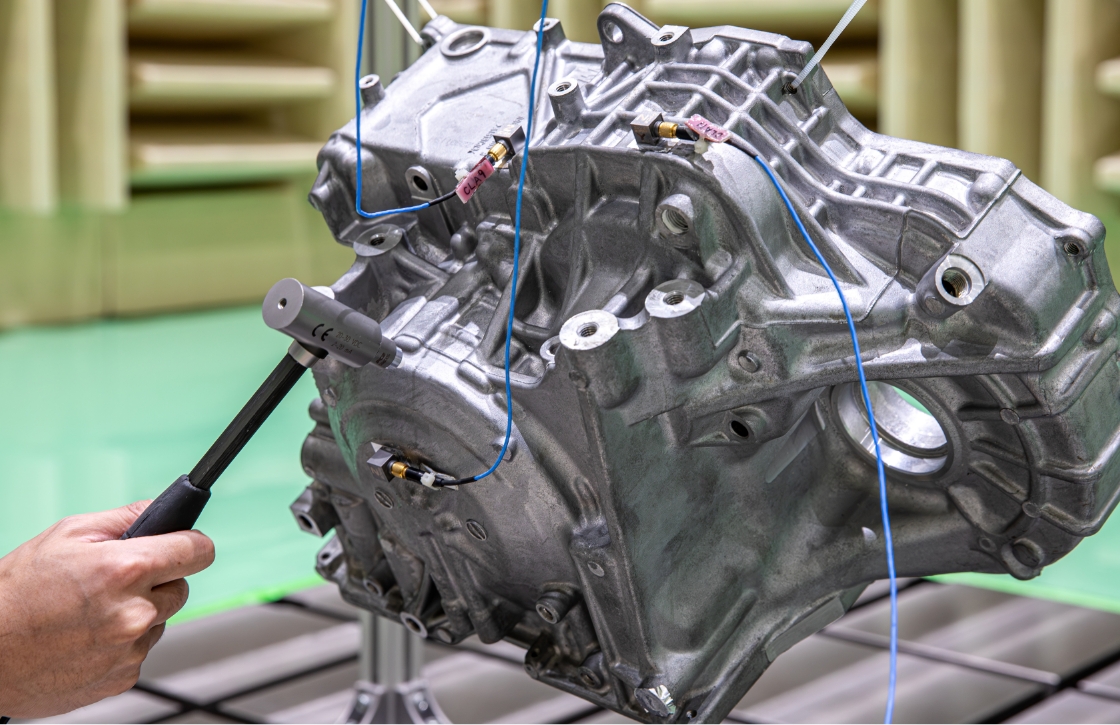

部品評価・モーダル解析
部品単体に対してハンマリング試験や加振試験を実施し、固有振動数や振動モードをモーダル解析により可視化。振動発生箇所や共振特性を明確化することで、効率的な対策検討を可能にします。
設計段階からの評価・改善に活用することで、品質向上と開発効率の最適化に寄与します。

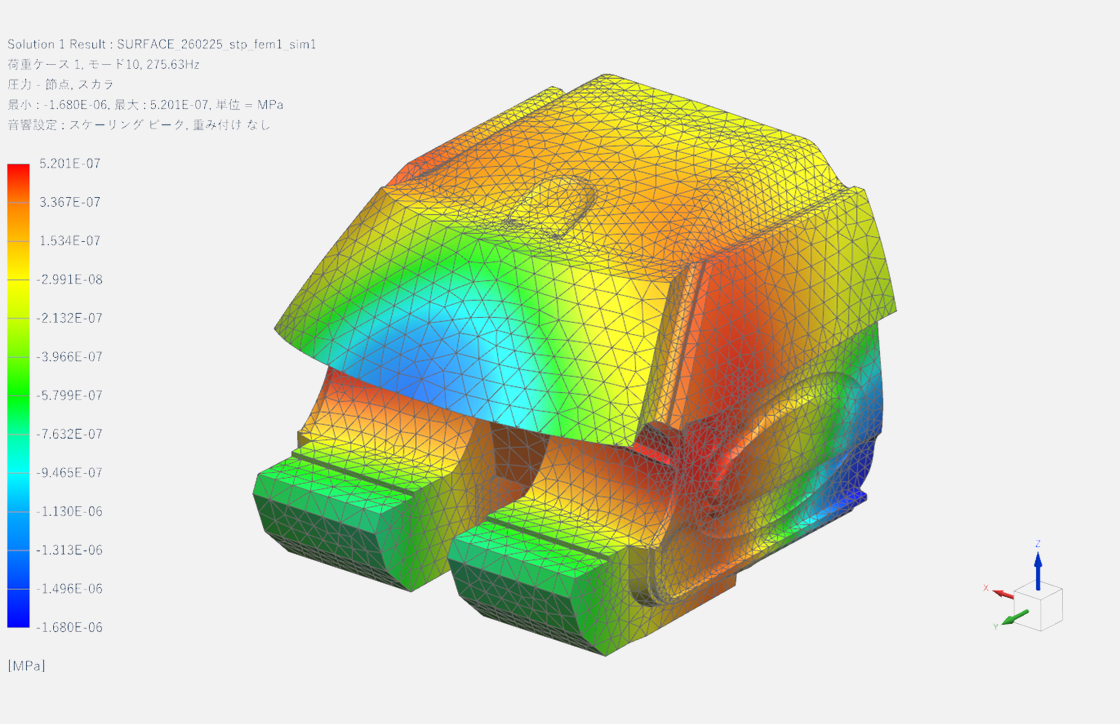

NVシミュレーション
NVシミュレーションにより、振動・騒音特性を設計段階で予測し、性能評価や課題抽出を実施します。さらに、実機評価結果とのコリレーションにより解析モデルの精度を高め、予測精度の向上を実現。設計初期から性能を見極めることで、手戻りの低減と開発効率の向上に寄与します。
また、産業機械・家電・インフラ設備など幅広い分野で発生する振動・騒音課題に対し、定量的な分析に基づいた最適化を支援し、製品の品質向上に貢献します。
高精度なNV解析を支える設備・機器
高品質なNV解析には、適切な試験環境と高精度な計測機器が不可欠です。
当社では、半無響室やモーダル室をはじめ、各種計測・解析システム、センサー、加振設備を活用し、お客様の課題解決に向けた解析サービスを提供しています。
| 設備名 | 仕様概要 |
| 計測・解析ソフト | |
| フロントエンド | 72ch仕様 24 ビット ダイナミックレンジ150dB |
| 振動ピック | 10mv/(m/s^2), 0.4～10,000Hz(+1dB), 接地絶縁, TEDS対応 |
| 1mv/(m/s^2), 0.4～10,000Hz(+1dB), 接地絶縁, TEDS対応 | |
| 0.5mv/(m/s^2), 8,000Hz(+1dB) | |
| 0.5mv/(m/s^2), 1.5～15,000Hz(+/-10%) | |
| 100mv/(m/s^2), 0.5～3,000Hz(+/-5%) | |
| 加速度センサー | 定格容量：±9.807m/s^2(±1G) |
| マイクロフォン | 1/2“, 50mV/Pa, 3.75～20kHz(+/-2dB), -40℃～+80℃, 自由音場型 |
| 1/2“, 50mV/Pa, 3.75～20kHz(+/-2dB), -40℃～+125℃, 自由音場型 | |
| インパクトハンマー | 大型構造物用, 0.23mV/N |
| 中・大型構造物用, 0.23mV/N | |
| 一般構造物用, 2.25mV/N | |
| ミニチュアハンマー, 22.5mV/N | |
| 回転センサー | 検出可能周波数範囲：200～35,000Hz |
| レーザー式センサー | |
| 歪型トルクテレメーター | デジタル方式 |
| インホイールトルク計 | 上限トルク：3,000Nm |
| 音響加振器 | 周波数レンジ：150～10,000Hz |
| 加振器 | 周波数レンジ：50～5,000Hz |
