複雑な形状をオートサーフェス化する際に出るエラー対応

リバースエンジニアリングの手法として、オートサーフェスがあります。

その特徴として、

1.STLデータに対して比較的忠実にCADデータ化できます。CAD化までの工数( = 納期)は比較的早いですが、作成面がNURBUS曲面のため、うねりが出ます。

2.一つ一つの面がうろこ状になる為、その後に本データを使用して寸法定義したCAD修正を行う事が難しいです。

という2点の特徴があります。

使用用途として部品搭載設計検討用にCADデータ化、有機的で複雑な形状の金型用などに活用出来ます。

一見オートサーフェスと言うと、コマンド指示を一回出せば容易にサーフェスデータが作成出来るイメージがあるかもしれませんが、サーフェス化が上手くいかないこともあります。

①板厚が非常に薄い形状

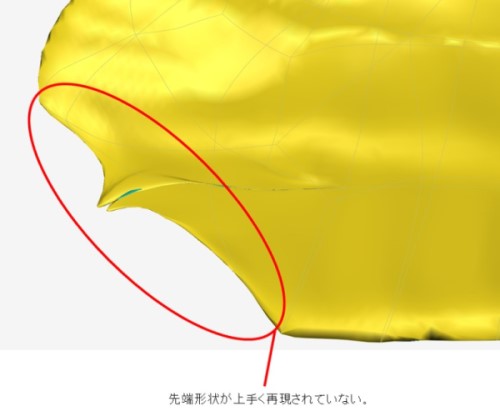

プレス板金など板厚が非常に薄い形状では、サーフェス化出来ない事があります。

Autosurface_1_1

②凸形状

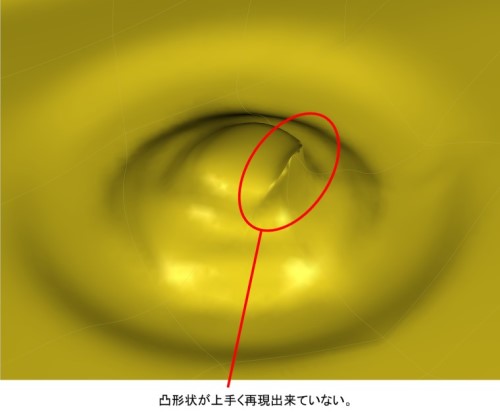

凸形状では、図の様な不完全な形状でサーフェス化されることがあります。

Autosurface_2_1

③穴形状

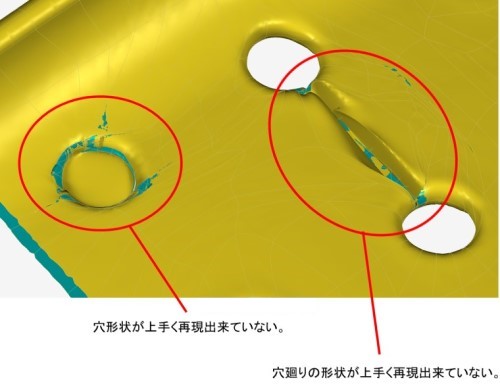

図の様な穴形状は、形状を再現出来ない事があります。

Autosurface_3_2

エラー形状は、手動で修正してお客様にデータを提供しています。
オートサーフェスは簡単にCADデータ化できるというメリットから、計測サービス系の企業様も対応している場合が多いです。

しかしながら、上記のようなエラー対応まで行っていないケースがあります。
このエラー対応は実は一定のスキルが必要なためです。

弊社ではエラー対応込みでサーフェス化できますのでご相談下さい。
