2018/10/26 リバースエンジニアリング

ミニカーから原寸モデルへ

リバースエンジニアリングの活用事例をご紹介します。

1/10モデルのミニカーを3Dスキャンして、Geomagic DesignXでリバース3Dモデルの作成、CATIA V5に取りこんで縮尺を1/1モデルに拡大して3Dデータ化しました。

通常は実物大のクレーモデルを1/1モデルで作成して、測定、3DCADデータ化するのですが、縮尺モデル(今回の場合はミニカーとしました)をスキャンして、データ上で1/1に縮尺変更する事で早期にCADデータ化できます。

ミニカーは実物から多少形状を誇張して表現していますが、例えば使用用途としてVR/AR/MRで使用する場合、有効だと考えています。

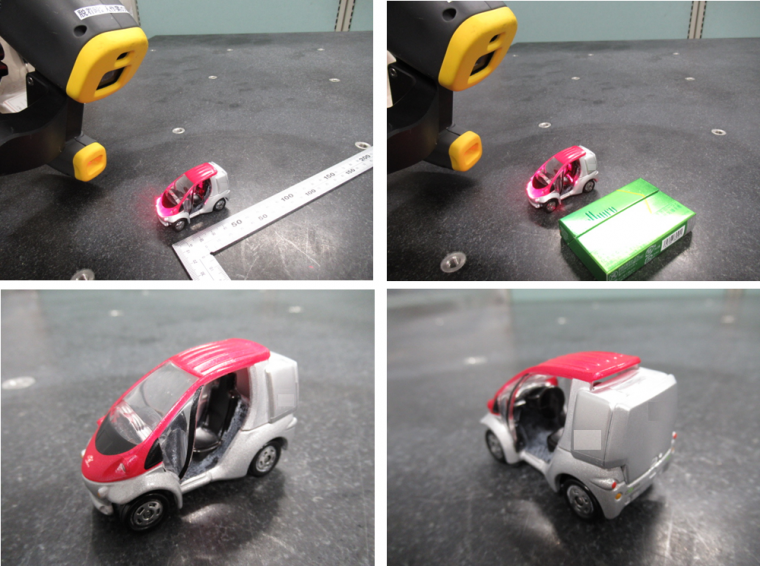

① 1/10モデルのミニカーを3Dスキャン
①

② Geomagic WrapのSTLデータをGeomagic DesignXでリバース3Dモデル作成
③-1

STLデータと比較しながら、リバース3Dデータを作成していきます。青色がSTLデータ、灰色が作成途中のリバース3Dデータです。

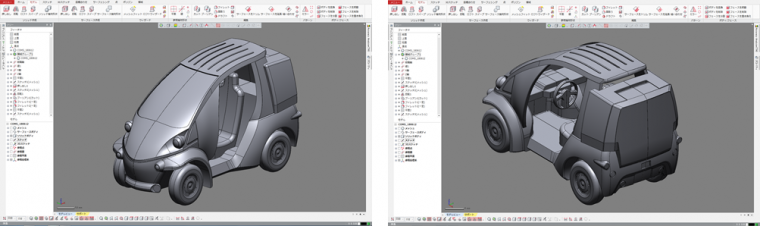

③-2

リバース3Dデータが完成しました。3Dデータの完成レベルも非常に高いです。

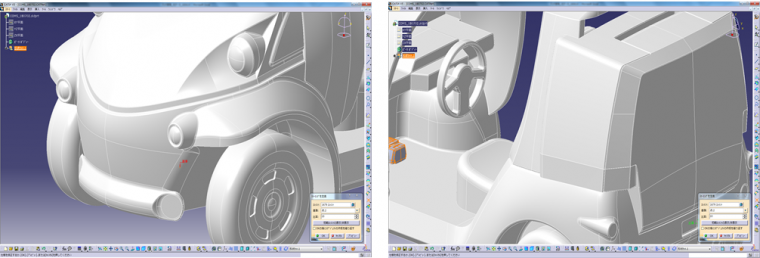

③ リバース3DモデルをCATIA V5に取込み
④

④ CATIA V5で1/1モデルに縮尺変更
⑤

使用用途によっては1/1のクレーモデルが必要となってきますが、目的に合うように上手くリバースエンジニアリングを組合せた活用ができると、工数低減や早期着手ができます。
